製品名 特徴・用途 カタログ
コアピッチ測定装置
PGCP-1201




計測画面

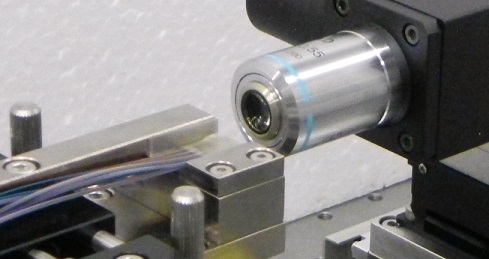

コアピッチ測定装置 PGCP-1201は小型で簡便な操作と高分解能を実現させたファイバーアレイ検査用のコアピッチ測定装置です。

コア位置の計測は、ファイバ端から光を入射し、コアをCCDカメラで画像解析することにより行われます。

測定可能なファイバーアレイはコアピッチ 127μmおよび250μm、芯線数4-64芯です。
コアピッチ測定長は標準構成で最大15mm(オプションで伸長可能)、分解能は0.005μmです。
Y軸(厚さ方向)の測定範囲は最大±50μm、分解能は0.05μmです。
PDF
