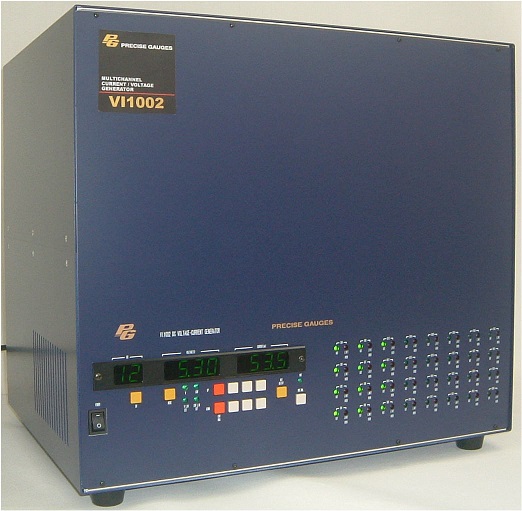

ソースメータ機能付き多出力直流電源 VI1002


●概要

VI1002シリーズは、複数の電圧/電流の印加と測定を必要とする試験用途向けに設計されています。
複数のLED、LD、OLED等の寿命試験や、トランジスタアレイ、ダイオードアレイ等の電気電子部品の特性評価に最適です。

また、研究室実験の際には、これ1台で素子や回路の全ての電源をまかなうことができますので、セットアップの簡略化や省スペース化を図ることができます。

出力数は機種により、1出力(VI1002-01)、4出力、8出力、12出力、16出力、20出力、24出力、28出力、32出力(VI1002-32)がありますので、試料数に合わせて選択することができます。

全ての出力は独立して、最大38V/200mAまで設定できますので、試料ごとに条件を変えた電圧印加、電流注入が可能です。

ソースメータ機能により、電圧印加時の試料電流測定、電流注入時の試料電圧測定を行うことができます。
装置はスタンドアロン動作はもちろん、RS232Cを介することにより外部PCを用いて、集中制御したプログラマブルな全自動測定システムを構築することも容易です(サンプルプログラムを付属しています)。
●pdfカタログはこちらをクリックしてください→VI1002カタログPDF

特徴
・多出力:1,4,8,12,16,20,24,28,32
・出力電圧/電流:各ポート独立に最大+38V/+200mA DCを出力
・ソースメータ機能:電圧印加時の電流測定、電流注入時の電圧測定
・試料の破壊を防ぐリミット設定機能
・外部PCによりプログラム制御可能(制御プログラム作成承ります)

仕様

出力ポート数

1(VI1002-01)、4、8、12、16、20、24、28、32(VI1002-32)

出力モード

電圧出力または電流出力

電圧出力モード

出力範囲

0.01V 〜38.00V

精度

±0.1% of setting±3dgt

設定分解能

10mV

出力インピーダンス

0.1Ω

出力ノイズ

5mVp-p at RL=10Ω

電流出力モード

出力範囲

0.1mA200.0mA

0.01mA20.00mA

0.001mA2.000mA

精度

±0.1% of setting±3dgt

設定分解能

100μA

10μA

1μA

出力インピーダンス

>200kΩ

>1.5MΩ

>7MΩ

出力ノイズ

5mVp-p at RL=10Ω

スロースターター機能

85ms(10ステップ/ゼロ〜最終出力値)

リミット機能

電圧リミットおよび電流リミット

ソースメータ機能

電圧測定

測定範囲

0.01V 〜38.00V

分解能

±0.3%

電流測定

測定範囲

0.1mA 〜 200.0mA

分解能

±0.3%

I/F

RS232C (USB接続についてはお問合せください)

電源

AC100V±10%

消費電力

VI1002-04:約60VAVI1002-08〜-32:お問合せください。

動作環境

10℃ to 40℃, 湿度<85%

寸法/重量

VI1002-04:約275(W)×100(H)×310(D)mm/4kgVI1002-08〜-32:約440(W)×390(H)×350(D)mm、重量はお問合せください。

キーワード:多チャンネル電源、直流電源、DC電源、定電流、定電圧、寿命評価用電源
