センタリング・クランピングワッシャ

自動心出しとワンタッチ着脱を可能にする低価格クランプ金具。
CCワッシャ外観写真
仮止め状態の外観
CCワッシャ&皿ネジ

●特徴
・シンプル構造: 必要な加工は基台側のメネジと部材側の貫通穴のみ
・簡単: ワッシャと皿ネジを仮止め後、部材をセットし、ネジを締めれば締結完了です
・迅速: 皿ネジを1/4〜1/2回転するだけで瞬時に部材の締結及びリリース完了
・省力: 部材リリース、再設定時にワッシャとネジは基台側に残り、作業時間は1/3です
・安全: 締結、交換時に部材を両手で扱えるので作業が簡単、安全、安心
・高精度、コストダウン: 自動芯出し機能により高精度締結可能。ガイド構造を省略可能
・スマート: ワッシャとネジが表面に出っ張らないのでスマート、安全
・エコノミー: ワッシャは何度でも再利用でき、皿ネジは市販品を使うためエコノミー
・低価格: ワッシャは高精度切削加工品ですが安価です。(2000円/4個より)
・特許: <出願中>

pdfカタログはこちらをクリックしてください→CCワッシャカタログPDF

centerClamp外観写真
centerClamp使用例
用途
◎機械装置のユニットカバー、金型、治具の位置決め締結、交換
◎電子部品、プリント基板、センサ、カメラ等の固定、修理、交換
◎電気コネクタ、プラグ、電極、ランプの位置決め着脱、交換、放熱
◎光学機器、光学実験システムの組立、調整、組替
◎モータ、シャフト、歯車、模型用プロペラ等の固定
◎展示ブース、展示パネル、看板、表示板の固定、交換
◎アングル材、壁板など建築部材の位置決め固定
◎医療器具のカバー、部品の固定、修理、交換
◎真空チャンバー、フランジの着脱、交換、保守
◎レーザ及びレーザ装置の組立、保守

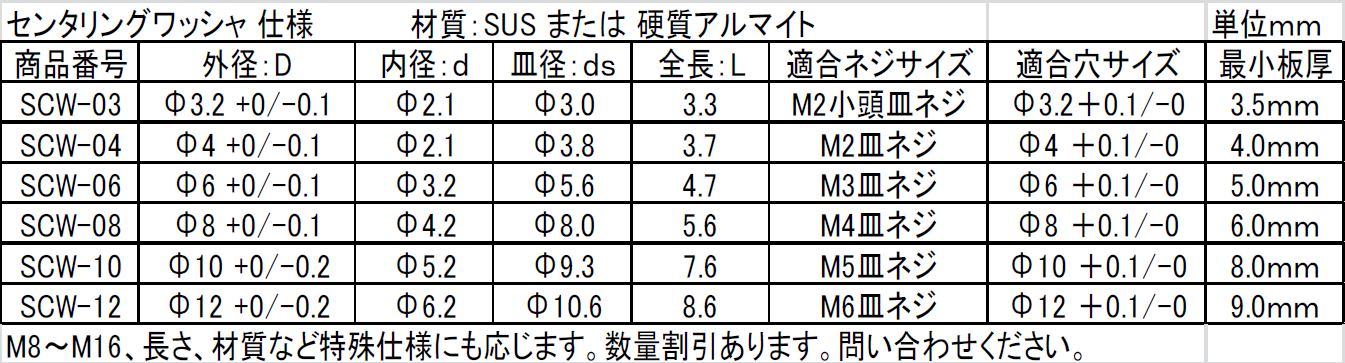

外形寸法
