各種調芯装置納入実績ページを更新しました

new   グラナイト製オプトメカ装置の取り扱いはじめました

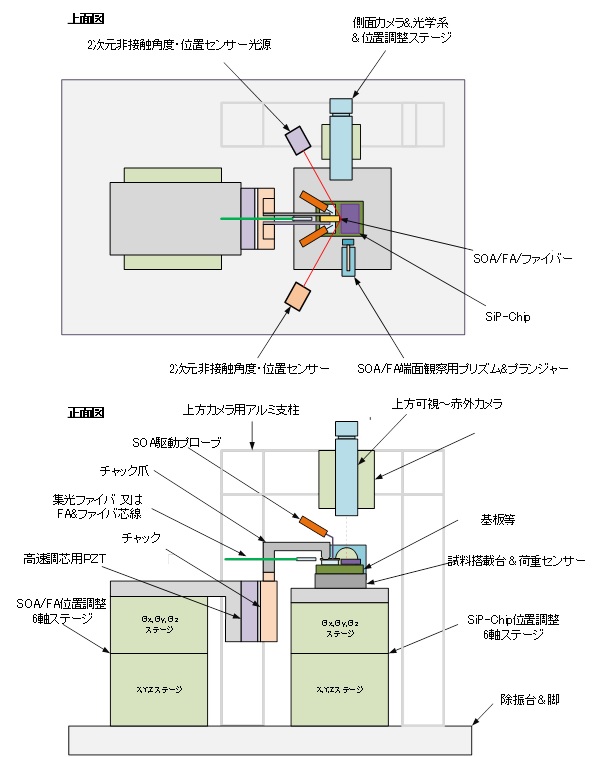

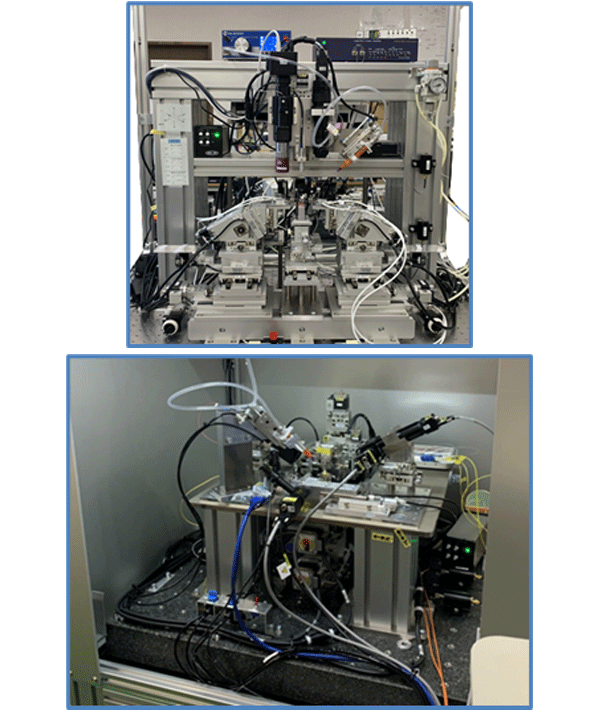

NEW!ユニバーサル 高精度光部品調芯・実装システム    PGAL2000
◎概要
  PGAL2000は上下部品の把持マウント、調芯センサー等を交換することで様々な光モジュールの調芯とレーザ溶接を実現する光部品YAGレーザ溶接・実装システムです。
  調芯部には3軸高精度手動/自動調芯機能の他、ビームプロファラー、平行光源、上下昇降機構付きオートコリメータなど各種計測機能が用意され、これらを組替えることにより 半導体レーザモジュール、平行光光源、レセプタクルモジュール、ピッグテルファイバーモジュール、RGBレーザモジュールなど様々な光モジュールの調芯・溶接実装システムを構成できます。
  把持部(デバイス把持機構部)には大型・小型エアースイベル 、大型・小型コレットチャック、ファイバーホルダー、 温調ベース、各種部品の把持マウント等が用意されており溶接時の確実な面合わせと固定を行うことが可能です。
  YAG溶接部は3ポート3点打ちが標準ですが、より高精度が必要な用途では4ポート8点打ちレーザ出射光学系まで選択できます。溶接ポートには3軸の手動(又は自動)ステージがあり、溶接位置の微調が可能な他、 ビーム上向き-15゜と下向き0 ゜〜+30 ゜(5 ゜間隔)で溶接角度調整ができる支持台が用意されています。
◎価格    1200万円〜(価格にYAGレーザは含みません)

                カタログは→高精度光学アライメントシステムカタログPDF                  詳しい紹介は→高精度光学アライメントシステム

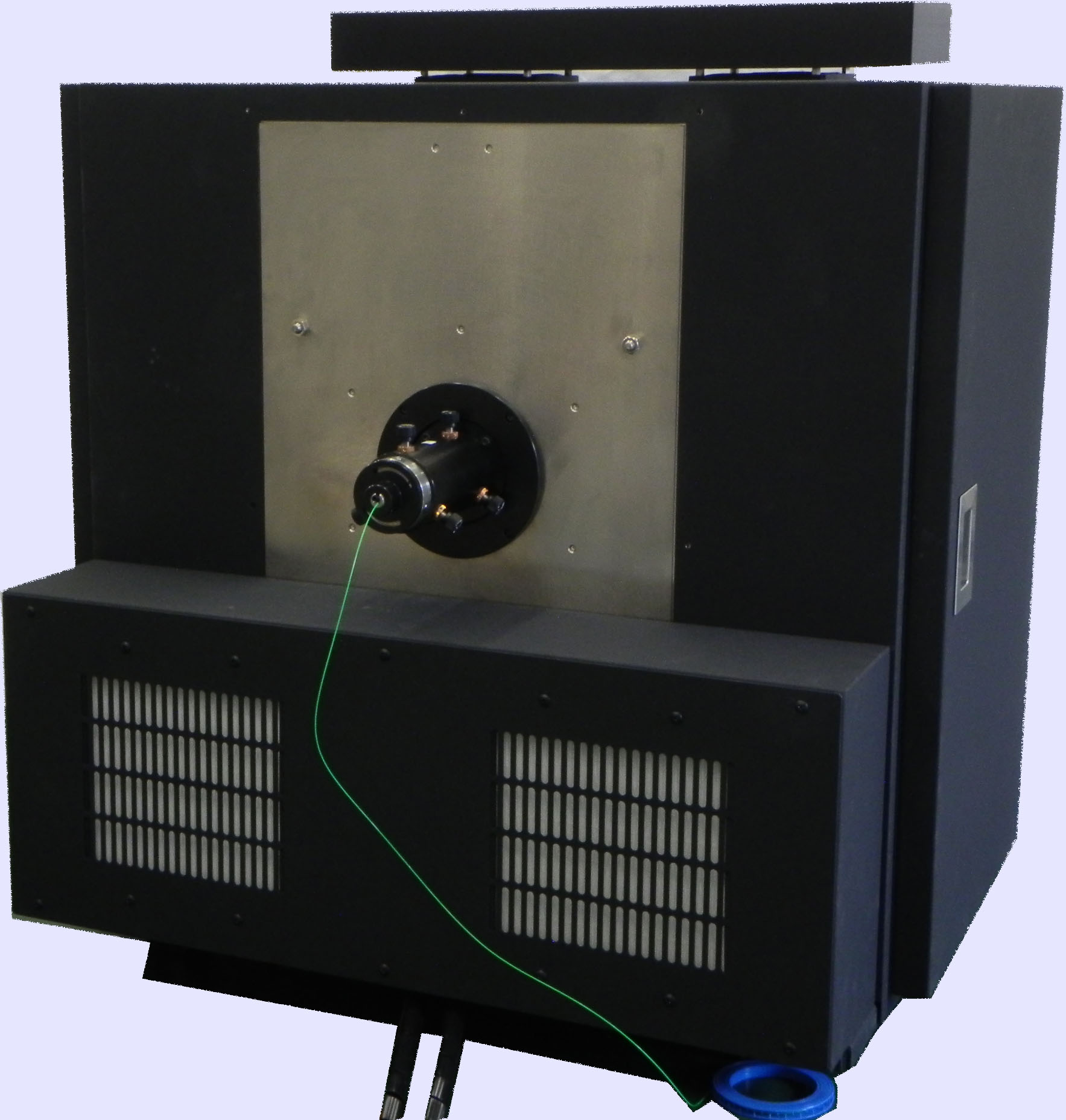

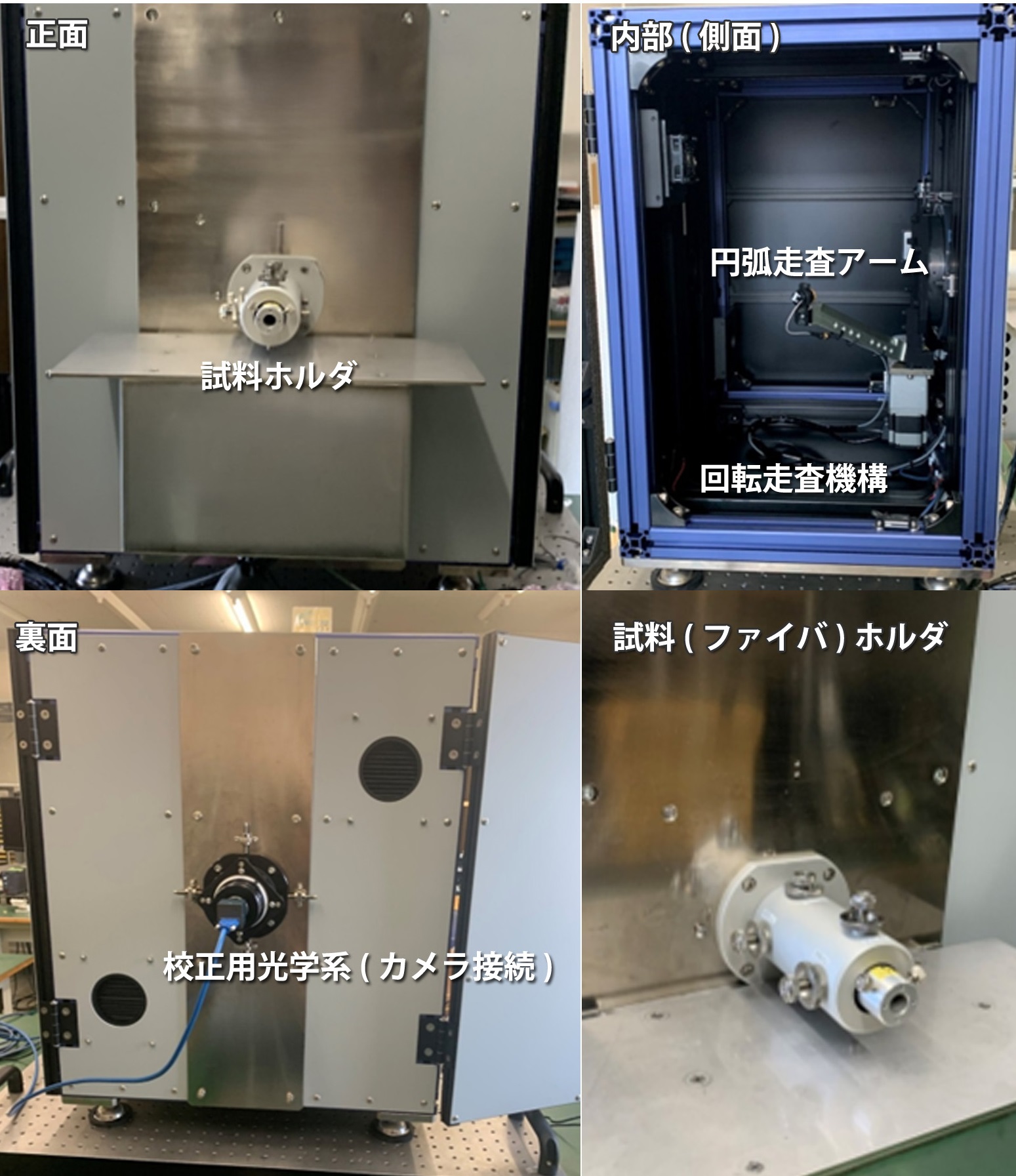

NEW!      光束角度分布解析装置    LADA100

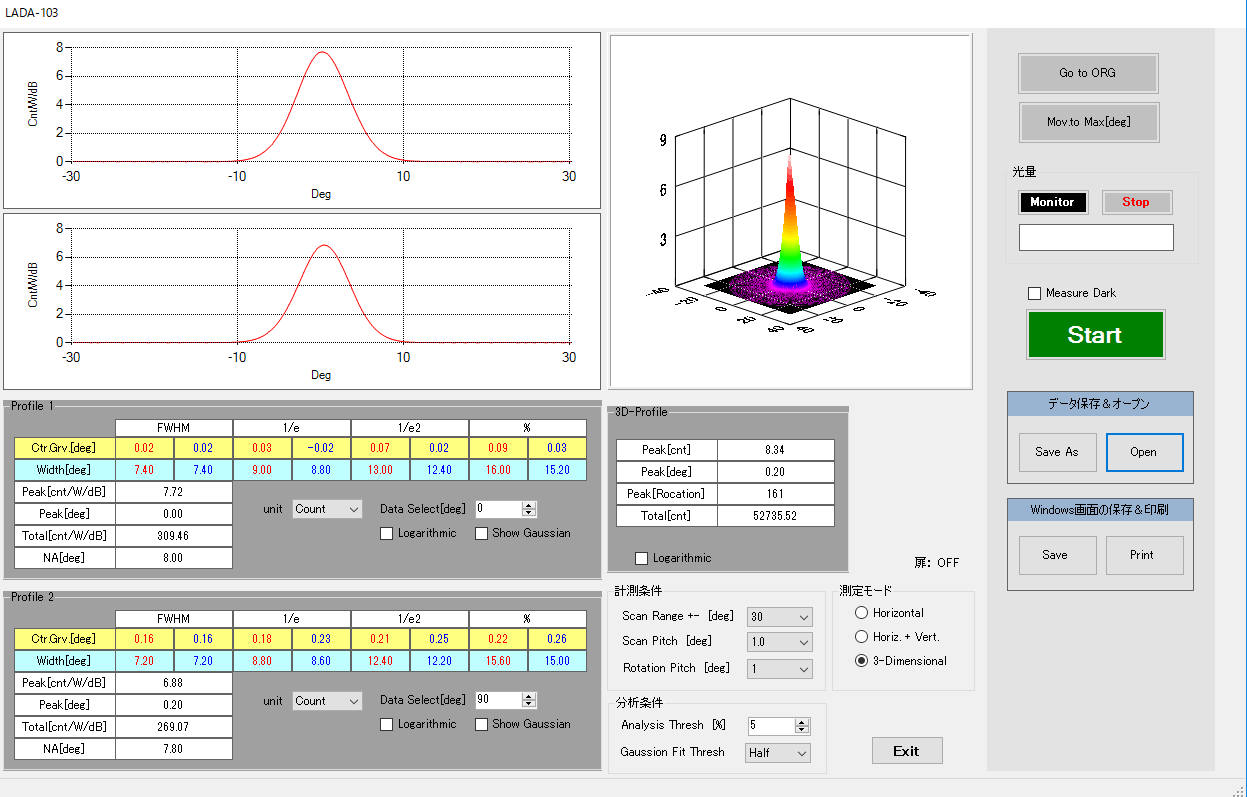

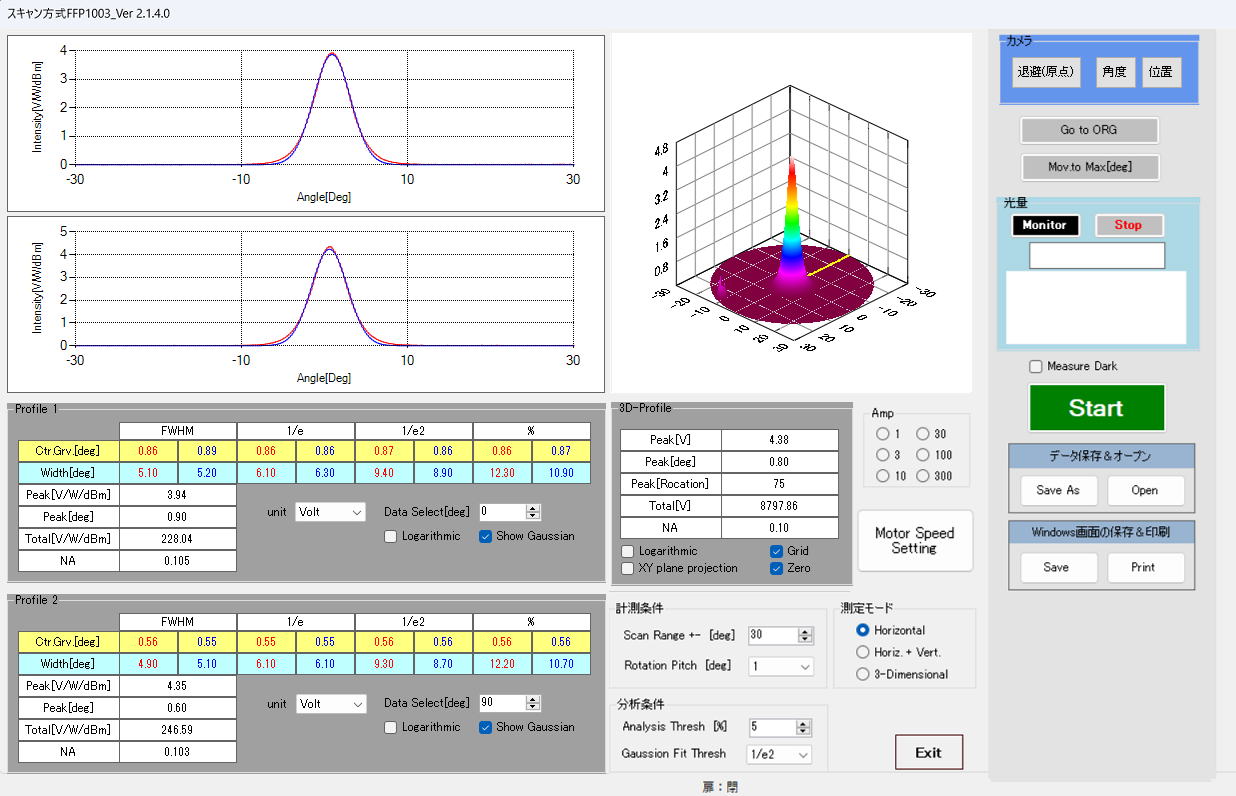

PC操作画面

縦置きタイプ

横置きタイプ
  センサー、ファイバーの交換だけでUV〜可視〜赤外〜THz領域まで各種光源からの光束の 角度分布を測定します。
  測定角度は極座標回転走査方式によりレンズレスでダイレクトに測定します。
  測定半径は28〜60cmと大きく、精密な測定が可能です。
  測定波長域は検出部のセンサー交換によりUV から遠赤外まであらゆる波長の測定に対応できます。 また使用するセンサーの面積が大きいため測定強度のダイナミックレンジは1:100,000以上が 可能です。
  振子走査の半径は約60CM と大きく、モードノイズや光源サイズによる影響を受けない高精度なデ ータ取得を実現します。また、F/θレンズを使用しないため図形歪みもありません。
  ビーム測定部は光学暗箱に収納されており測定中に光ビームが外部に漏れることはありません。また、 暗箱内はハイパワーの光にさらされますが暗箱内は耐熱塗装された光吸収構造を設けており、 光散乱を抑えると共に廃熱を行ないます。
価格    基本構成500万円〜

                カタログは→高出力光ビーム放射角分布測定装置カタログPDF                  詳しい紹介は→高出力光ビーム放射角分布測定装置

セルフ-センタリングワッシャ    新製品開発中
ネジ締結の常識を覆す新技術!
例えば、センタリングワッシャを使うと、 ネジを締めるだけで自動的にセンター出しされます!
位置決め構造がなくても高精度、部材の加工費用を50%削減できます!
部品交換の作業時間を70%短縮できます! ネジや部材の落下事故を防げます

◎ワッシャの自己調心機能により、ネジ締結と同時に自己調芯位置決めされます
◎位置決め作業やガイドピン、ガイド構造を省略できます
◎必要な加工は基台側のメネジ加工と部材側の貫通穴(普通公差)加工のみ
◎ワッシャと皿ネジを仮止め後、部材をセットし、ネジを締めれば締結完了です
◎皿ネジを1/4〜1/2回転するだけで瞬時に部材の締結、リリースができます
◎部材リリース時にワッシャとネジは基台側に残り、交換作業時間は1/3で済みます
◎締結、交換時に部材を両手で扱えるので作業が簡単、安全、安心
◎ネジ、ワッシャが表面に出っ張らないのでスマート、安全
◎ワッシャは再利用でき、皿ネジは市販品を使うためエコノミーです
◎ワッシャは高精度切削加工品ですが安価です。(@500円より)

                カタログは→CenterRinkWasherカタログPDF                詳しい紹介は→CenterRinkWasher

仮止め状態の外観                      応用例(小パネル)

青色LDファイバ高出力LD光源0.5~4W PLS-1000S
PLS-1000Sは、中心波長450nm高出力青色LDファイバモジュールと電源・駆動回路を組合せたレーザ光源です。
電源オン後直ちにレーザ光を出力します。
出力発光パワーはボリューム調整(1回転または10回転)により、ゼロ付近から最大出力まで連続可変できます。
レーザーは空冷、安定したパワーを出力します。
0.5W〜4Wの間でご指定頂ければ、出力をカスタマイズ致します。

          価格:お問い合わせください                   カタログはこちら→LDLS10カタログPDF


低価格1.2W青色LDピグテイルモジュール     3Wタイプ在庫あります、お問い合わせください。
波長450nmの半導体レーザとマルチモードファイバを結合したピグテイルモジュールです。
半導体レーザから出射されたビームを非球面レンズでファイバに集光し、出射端のFC/PCコネクタより最大約1.2Wの光を出力します。
モジュール筐体には銅製の放熱ホルダが取り付けられていますので、ペルチェや水冷を行うことなく空冷でモジュールを動作させることが可能です。


低価格1.2W青色LDピグテイルモジュール紹介ページ
