製品名 特徴・用途 価格 カタログ

高精度光学アライメントシステム
POAS-10

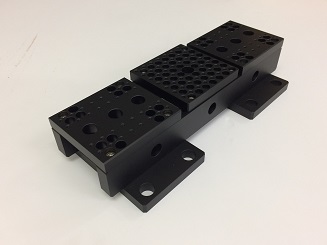

部品搭載前(プレートはオプション)

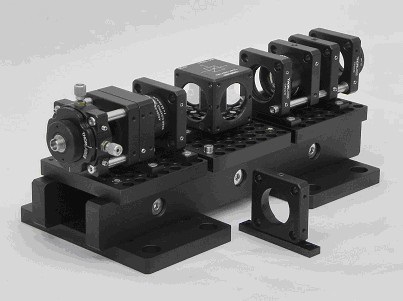

Thorlabs社ケージシステム搭載例

光学定盤不要 小型、軽量、高精度、組み換え容易な次世代の光学実験台です。ネジ固定時に光学部品が自動整列される、PG独自のセルフセンタリング技術を搭載

特徴
◎堅牢なフレームにより光学定盤不要、通常の作業机上で高精度な実験が可能です
◎SCW採用によりネジを45°廻すだけで光部品を僅か数秒で着脱可能です
◎SCWは自己調芯機能があり、ネジを締めるだけで各部品を高精度に位置決め固定します
◎光部品はそれぞれ独立に固定され、途中の部品も垂直に抜き差しできます
◎固定ネジは市販の皿ネジを使用、SCWは再利用できるので経済的です
◎光部品を組み合わせてプレート上でモジュール化し共有利用できます
◎アライメントプレートからの光軸高さは25mmに統一され、極めてコンパクトです
◎アライメントプレートは10mm間隔にタップがあり、部品を自在に配置可能です
◎アライメントベースはThorlab社 30mmケージシステムに対応しており、共用可能です

\27,000
(税別)
プレートはオプション

高精度光学アライメントシステム
各種パーツ
各種パーツ
ALBF-S250

各種パーツ
ALPT-80

各種パーツ
UAPT-75

各種パーツ
CTPT-80

各種パーツ
STPT-72

各種パーツ
CPBS-60

各種パーツ
MTPT-25

各種パーツ
CCBS-6020

各種パーツ
CCBS-6080

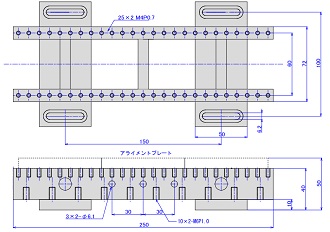

●アライメントベースフレーム ALBF-S250
2枚の縦板と3枚の連結板及下部ベース板2枚で構成される軽量でコンパクトなベースフレームです。このベースフレームはセルフセンタリング締結方式で組み立てられており、 ガイドピンやガイド構造がないにもかかわらず堅牢で高精度なベースフレームを実現しています。ベースフレームの2枚の縦板上面には10mmピッチで24個の4mmタップ穴があり、 目的に合わせてアライメントプレート、アダプタプレートなどを取り付けます。アライメントプレート上面の高さは床面から50mmです。ベースフレーム直角方向に延長プレートを追加してT字型光路、十字型光路を構成することも可能です。


●アライメントプレート ALPT-80
レンズ、フィルター等のマウントプレートを10mmピッチで最大8個まで直列に並べて配置できます。また、ベースフレームへの取り付け用φ8貫通穴が16個あり、SCWを使用して10mmピッチで任意の位置に固定できます。 30mmケージシステム用には50mm間隔の、16mmケージシステム用には30mm間隔のM3タップ穴があります。中心にはφ12センタリングワッシャ用の貫通穴があります。


●ユニバーサルアダプタプレート UAPT-75
10mm間隔の貫通タップと10mm間隔のザグリ付き穴がありマウントプレート、各種ステージ、センサー、光学系、カメラ補助金具など様々な部品の取り付けが可能です。タップはM3とM4のタイプがありますので選択下さい。


●センタープレート CTPT-80
30mmケージビームスプリッタキューブやケージキューブを設置して光路を分岐する場合に使用します。また、試料を置いたり、プリズムやミラーの設置にもお使い頂けます。


●ステージプレート STPT-72
アライメントベースフレームに各種ステージを設置するためのステージ搭載プレートです。適応ステージサイズは40,50,60mm及び32mm取付穴ピッチのステージです。


●ケージプレートベース CPBS-60
Thorlabs社30mmケージプレート下面のM4ネジを利用してベースに取り付けることにより、ケージ支柱を使用することなくプレートをアライメントプレート上へ並べて配置することが可能になります。アライメントプレートへの固定にはSCWを使用するため、 プレートの向きと位置が規正され、その後の光学系の調整が容易になります。このベース取付時の中心光軸高さは25mmとなります。このベース板に取り付けでもケージシャフトは使えます。


●マウントプレート MTPT-25
自立タイプの光学部品マウントでφ30以下のレンズ、フィルターなどの固定に使用されます。基本マウントプレートには中心にM30.5の内ネジがあり、Thorlabs社のSM30シリーズのレンズチューブに適合します。 SM1シリーズのレンズチューブを使用される場合はSM30レンズチューブアダプタをご使用下さい。また30mmシリーズケージシステムに適合させる場合は4か所のタップが♯4-40のタイプ MTPT-25Tをご指定下さい。


●キューブベース CCBS-6020
Thorlabs社のSM1ビームスプリッタキューブ底面のM4ネジを利用してベースを組立てます。回転位置決めの構造はありませんので、適当な位置で皿ネジを締め付けてご使用下さい。M3 SCW用のφ6 穴が4カ所ありますので、 SCWを介して組立てたキューブをアライメントプレートへ固定します。


●キューブベース CCBS-6080
Thorlabs社のSM1ケージキューブ底面にある4カ所の♯4-40ネジ穴を利用してφ6 SCWと♯4-40皿ネジによりベースとキューブを組立てます。ベースにM3 SCW用のφ6 穴が4カ所ありますので、SCWを介して組立てたキューブをアライメントプレートへ固定します


各種パーツ
高精度6軸光学マウント

マイクロチップ・マニピュレータ

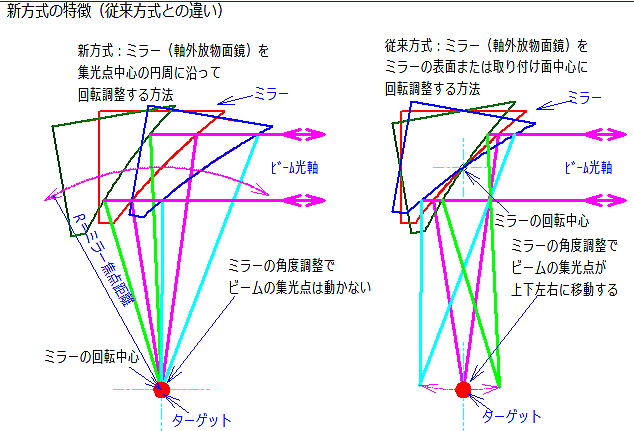

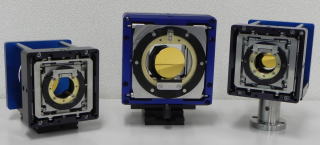

PALM-100シリーズ 高精度6軸光学マウントは、軸外の発光点または集光点を中心にミラー、放物面鏡の光学部品を6軸調整・固定するための高性能光学マウントです。



PALM-101
\450,000〜
(税別)

PALM-102
\500,000〜
(税別)

高精度6軸光学マウント
