即日出荷可能な在庫品です
低価格1.2W青色LDピグテイルモジュール
●概要
波長450nmの半導体レーザとマルチモードファイバを結合したピグテイルモジュールです。
半導体レーザから出射されたビームを非球面レンズでファイバに集光し、出射端のFC/PCコネクタより最大約1.2Wの光を出力します。
モジュール筐体には銅製の放熱ホルダが取り付けられていますので、ペルチェや水冷を行うことなく空冷でモジュールを動作させることが可能です。

●pdfカタログはこちらをクリックしてください→ピグテイルLDカタログPDF
●特注モジュール製作ご希望のお客様はこちらをクリックしてください→MS WORDで開きます
特徴
・ 独自の高速調芯技術による高い結合効率
・ YAGレーザ溶接による高い信頼性
・ 専用設計の銅製放熱ホルダ付
・ 即日出荷可能な在庫品
主な仕様
光源 半導体レーザ
中心波長 450nm±10nm
ファイバ端光出力 1.2W (typ.)
ファイバ機種 SI114/125 MMF 長さ約1m
ファイバ端処理 FC/PC(その他のコネクタ、処理につきましてはご相談ください)
特性
Parameter Symbol min. typ. max. Unit
Wavelength λpeak 440 450 460 nm
Optical Output Power Pf 1.0 1.2 - W
Threshold Current Ith - 0.2 0.3 A
Operating Current IF - 1.2 1.5 A
Operation Voltage VF - 4.8 6.0 V
Operating Temperature TCase 0 25 50
Storage Temperature Tstg -10 25 60

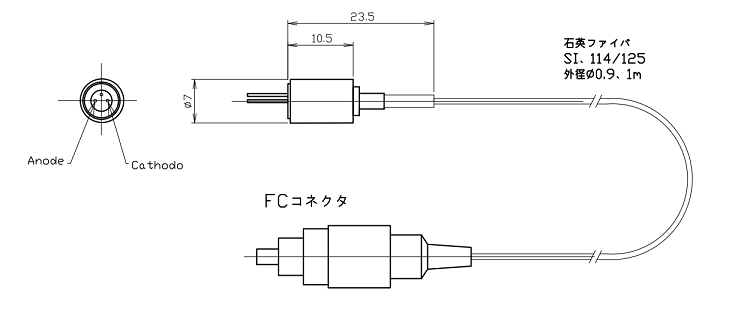

外観図
  応用例

●価格
高出力青色LDピグテイルモジュール 1〜5個    \80,000(税別)
6個以上 お問い合わせください

●ご注意
半導体レーザは電気ノイズ・熱による破壊に非常に敏感です。お取り扱いの際には必ず静電防止リストストラップを使用し、
最大定格値内の駆動条件にてご使用ください。また本製品は放熱性の高い筐体ホルダを使用しておりますが、
モジュール全体を空冷する等、熱対策を行った上でご使用ください。
本製品はLDの破損は保証対象外です。
