簡易型ファイバ結合LED光源 LDS1007

☆LEDの光をファイバ出力化した低コストのLED光源です。
LDS1007写真
●概要
LDS1007は、ファイバ結合された高出力LEDと電源・駆動回路を組合せた小型軽量の低価格LED光源です。
調整不要で、電源オン後直ちにファイバ端よりLED光を出力します。
LED種類により、UV(365nm、385nm)、紫、青、シアン、緑、アンバー、赤、白、および850nm帯で選択できます。
出力ファイバはコア径600μmまたは200μmが選択でき、それぞれ5mW以上、500μW以上の出力を得られます(色により変わります)。NOTE) LED種類とファイバ機種はご注文時ご指定ください。

NOTE) LED種類とファイバ機種はご注文時ご指定ください。
●pdfカタログはこちらをクリックしてください→LDS1007カタログPDF
特徴
・取り扱いしやすいファイバ出力型:600μmコアまたは200μmコア
・高い光出力:5mW以上(600μmファイバ)または500μW以上(200μmファイバ)
・種々の色選択:UV(365nm、385nm)、紫、青、シアン、緑、アンバー、オレンジ、赤、白、780nm帯、850nm帯から選択
・干渉ノイズやスペックルが生じません
・高い安定性:強制空冷により±1%の安定度(一定温度下)
・小型軽量:てのひらサイズ、ファイバ・本体・ACアダプタ一体型
・低価格、短納期

用途
・蛍光励起
・干渉フリー、スペックルフリー光応用計測
・OCT
・分光分析
・カラー照明
・各種光センシング
仕様

光源

ファイバ結合型高出力LED

ファイバ機種

SI600μmまたはSI200μmマルチモードファイバ、長さ1m、NA=0.48

出力端形状

FCコネクタ(標準)

UV

UV

Violet

RoyalBlue

Blue

Cyan

Green

Amber

RedOrange

Red

White

850nm

ピーク波長(typ.)

365nm

385nm

403nm

449nm

465nm

505nm

520nm

590nm

620nm

632nm

---

850nm

波長公差(typ.)

±20nm以内

波長半値幅( typ.)

9nm

10nm

12nm

24nm

33nm

30nm

30nm

20nm

20nm

20nm

---

40nm

最大光出力パワー(1)

5mW

5mW

3mW

5mW

3mW

5mW

3mW

1mW

1mW

5mW

5mW

10mW

最大光出力パワー(2)

0.5mW

0.5mW

0.3mW

0.5mW

0.3mW

0.5mW

0.3mW

0.1mW

0.1mW

0.5mW

0.5mW

1mW

電源

ACアダプタ:AC100〜120V(240V)、50〜60Hz、0.3A

寸法/重量

70(W)×100(D)×50(H)mm/300g(突起部含まず)

(1) 600μmコアファイバ出力時 (2) 200μmコアファイバ出力時

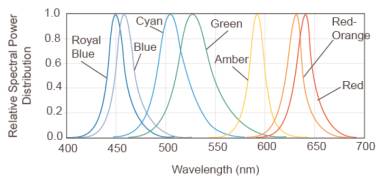

スペクトル例

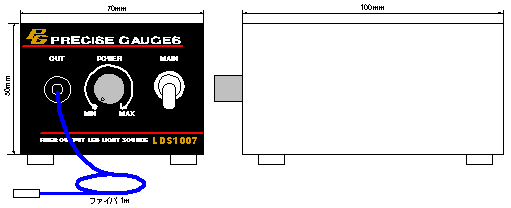

外形寸法
