小型軽量SMF出力LD安定化光源 LDS1003
LED光源はこちら
☆低コストで扱いやすいLD光源です。特注対応も可能。

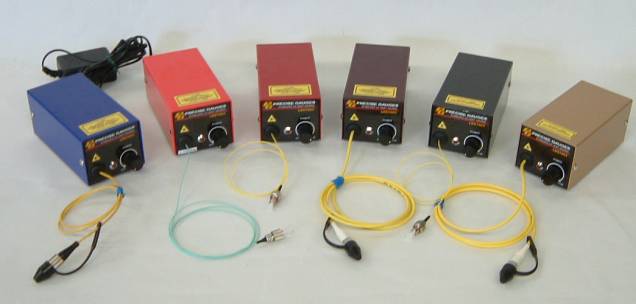

LDS1003外観写真
●概要
LDS1003は、ピグテイルLDモジュールと電源・駆動回路を組合せた小型軽量の低価格LD光源です。調整不要で、電源オン後直ちに1mWのLD光を出力します。
LD種類により、375nm〜1620nmで波長選択できます。 駆動回路はAPC機能を内蔵していますので、長時間安定した出力が得られます。
光出力は、波長に合せたSMファイバ(長さ1m)です。モードノイズのない空間的に安定した円形ビームが得られます。
お客様ご指定のLDでの製作も承っております。
●pdfカタログはこちらをクリックしてください→LDS1003カタログPDF
特徴
・光出力:1mW
・波長選択:375、406、445、473、488、635、650、670、785、808、830、850、904、980、1060、1310、1480、1550、1620nm
532nm 緑色レーザ光源はこちら
・高い安定性:APC機能により±1%の安定度(一定温度下)
・SMファイバ出力:波長に合せたSMファイバ出力により、空間的に安定した円形ビーム
・小型軽量:てのひらサイズ、ファイバ・本体・ACアダプタ一体型
・お客様ご指定のLDでの製作にも対応


仕様

光源

SMファイバ出力FP-LDピグテイル

駆動制御

APC

出力光パワー

OFF〜約1mW(ファイバ出力FC/PCコネクタ端)(1)

出力安定度

約±1%(電源オン15分後の1時間、一定温度下)

波長(nm) (2)

406

445

473

488

635

650

670

785

808

830

850

904

980

1060

1310

1480

1550

1620

波長公差(nm)

±8

±5

±10

±15

±10

±20

±10

MFD(μm)

3.2

4.3

5.6

5.8

9

ファイバ形態

SMファイバ長約1m、0.9φ(または2φ、3φ)ジャケット、FC/PCコネクタ出力

レーザ安全規格

クラス1、クラス2

電源

ACアダプタ:AC100〜120V(240V)、50〜60Hz、0.3A

寸法/重量

60(W)×120(D)×50(H)mm/300g(突起部含まず)

(1) 1mW以上の高出力型も対応可能です。(2) リスト以外の波長にも対応いたします。

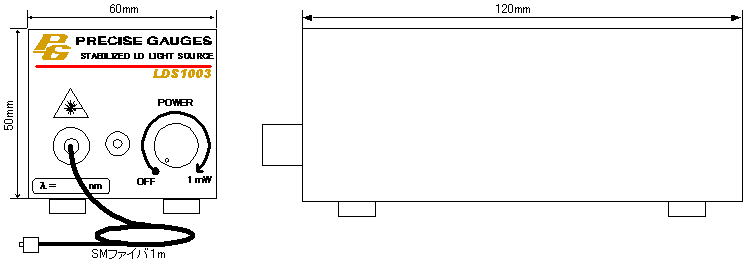

外形寸法
